Galvanometer laserskanner: nøkkelkomponenter, funksjoner og toppvalg
Speilgalvanometre styrer speil som reflekterer laserstråler langs ortogonale akser i en galvanometer laserskanner.Dette oppsettet tillater nøyaktig og rask laserstråleplassering over en måloverflate. Systemet bruker styring med lukket sløyfe med kapasitive eller optiske sensorer for tilbakemelding på plassering. Det gir flott stråleplassering, høy oppløsning og nøyaktighet. Lasermerking og gravering er noen industrielle bruksområder som krever pålitelighet og presisjon.
Nøkkelkomponenter i Galvanometer Laser Scanner
Galvanometer
Hastigheten og nøyaktigheten til en galvanometerlaserskanner avhenger av galvanometeret. Vanligvis bruker galvanometre elektromagnetiske motorer for å plassere speil. Kontrollsystemer med lukket sløyfe bruker sensorposisjoneringsfeedback for bedre motorytelse. Sanntidssensordata, inkludert roterende kodere, er avgjørende for sub-mikron posisjonell presisjon. Videre er skannerens respons og stabilitet avhengig av rotor treghet og elektromagnetisk demping.
Speil
Galvanometer laserskannere leder laserstrålen via speilet. Speilmateriale og belegg er nøkkelen. Speil kan være sammensatt av beryllium eller silisiumkarbid for å redusere tregheten og øke hastigheten på bevegelsen. Dielektriske materialer tilpasset laserens bølgelengde er belagt på den reflekterende overflaten for å øke reflektiviteten og redusere energitapet. Speilets form og størrelse endrer laserstrålens fokusfunksjoner. Det påvirker skannerens evne til å konsentrere seg om forskjellige målavstander.
Servo Driver Board
En galvanometerlaserskanners servodriverkort styrer hele skanneoperasjonen. Den inneholder motordrivere som gir galvanometermotorer strøm avhengig av kontrollprogramvareinngang. Et definert kortdesign begrenser elektronisk støy, noe som kan påvirke skanningspresisjonen. Driverkort kan også bruke komplekse prediktive kontrollalgoritmer for å ta hensyn til systemdynamikk og treghet. Disse egenskapene forsterker bevegelsesprofiler og reaksjonstider for høyhastighets, høypresisjons skanningsapplikasjoner.
Nøkkelfunksjoner å se etter i Galvanometer Laser Scanner
Fart
Vurder speilets maksimale spinnehastighet når du vurderer hastigheten til en galvanometerskanner. Høyhastighets galvanometerskannere kan nå flere grader per sekund for rask materialbehandling eller høykapasitetsapplikasjoner, inkludert PCB-merking eller lasergravering. Vurder også systemets innstillingstid, som påvirker hvor raskt det kan bevege seg og stabilisere seg.
Nøyaktighet og presisjon
Galvanometerlaserskannere må være nøyaktige og presise for mikrobearbeiding og medisinsk bildebehandling. Finn systemer med lav vinkeldrift og hysterese. Utvilsomt garanterer disse standardene at skanneren produserer pålitelige resultater gjennom flere operasjoner for presisjonsavhengige applikasjoner.
Open-Loop eller Closed-Loop System
Kontroll- og tilbakemeldingsteknikker avgjør om en galvanometerlaserskanner med åpen eller lukket sløyfe brukes. Åpen sløyfesystemer bruker forhåndsinnstilte motorkarakteristikk uten sanntidstilbakemelding og er billigere. Closed-loop-systemer bruker kodere eller andre sensorer for å kompensere for speilposisjonsforskjeller. Det er nødvendig for high-fidelity-jobber som trenger posisjonell presisjon.
Dynamisk ytelse
I dynamiske situasjoner, inkludert adaptiv laserskjæring eller utskiftbar materialbehandling, må galvanometerlaserskannere være følsomme for endrede driftskrav. Den mekaniske resonansfrekvensen og dempingsforholdet styrer hvor raskt skanneren kan justere hastighet eller retning uten svingninger. Dessuten trenger dynamiske systemer termisk stabilitet for å fungere godt under høye driftssykluser og endrede driftsforhold.
Synsfelt (FOV) og arbeidsområde
Rekkevidden til en galvanometerlaserskanner er avhengig av FOV og arbeidsområde. Industrielle applikasjoner, inkludert tekstilbehandling og bredformatgravering, drar nytte av systemer med en FOV på flere hundre kvadratcentimeter. Brennvidden til optikken bør vurderes. Lengre brennvidder gir større FOV, men reduserer laserpunktintensiteten. Det påvirker behandlingseffektiviteten og oppløsningen. Dermed må valget samsvare med applikasjonens nøyaktighet og skala.

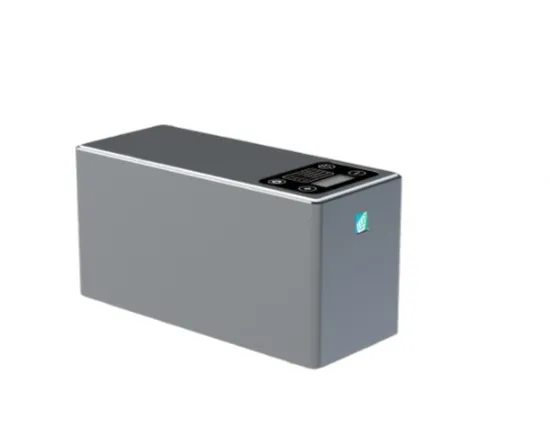

SPD Series 3D Galvo Head fra SOING
SOINGs SPD-serie 3D Galvo skannehoder forbedrer industrielle laserapplikasjoner. SPD12- og SPD20-modellene, som har berøringspaneler for endring av feltstørrelse, passer til varierende merkingskrav og fungerer godt under forskjellige merkeforhold. SPD12 gir 1064 nm og 355 nm bølgelengder. SPD20 tilbyr 10600 nm, 1064nm og 355nm bølgelengder og kan håndtere feltstørrelser fra 100 mm×100 mm til 600 mm×600 mm. Våre galvanometerlaserskannere gir nøyaktig kontroll med mindre enn 8 µrad repeterbarhet og raske skrivehastigheter (550 cps for SPD12, 350 cps for SPD20). Det gjør dem ideelle for merking på 3D, flate, skrånende og buede overflater.
